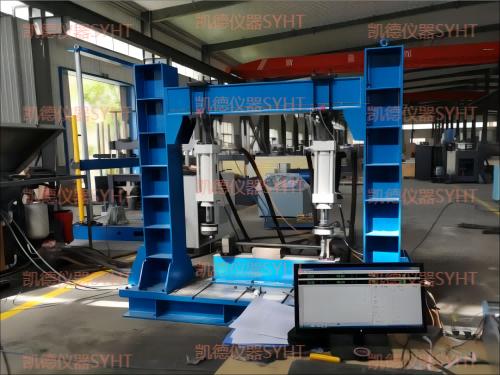

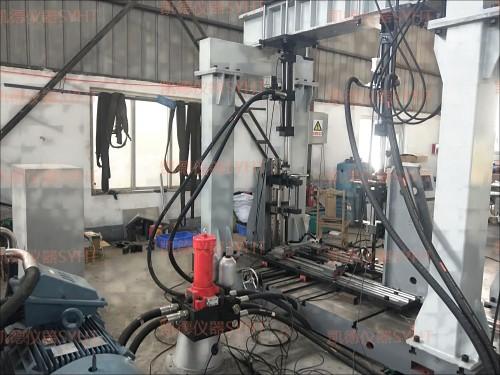

PLS-10/20/50電液伺服汽車穩定桿疲勞試驗系統

瀏覽發布時間 11/12/05

1、系統簡述

電液伺服穩定桿疲勞試驗系統主要由主機、恒壓伺服泵站、計算機控制系統、軟件系統、附具及管路系統等組成，主要用于汽車穩定桿的疲勞壽命測試，用戶也可根據試驗需要配置試驗夾具，進行其它各種部件的加載試驗。

2、系統的主要技術指標。

2.1系統最大靜態試驗力：±10kN、±20kN、±50kN;

2.2系統最大動態試驗力：±10kN、±20kN、±30kN;

2.3試驗力示值精度：2%-100%FS范圍內，各點均為±1.0%;

3.4試驗力動態示值波動度：±0.5%FS;

2.5作動器最大位移：±80mm,示值精度±0.5%;

2.6主要試驗波形：正弦波、方波、三角波、斜波以及各類組波；

2.7試驗頻率范圍：0.1-15Hz;

2.8幅頻特性：3Hz正弦波，試驗振幅>±40mm;

2.9主機臺架試驗空間及調整距離滿足被測試產品相關參數；

2.9.1橫梁跨度調整距離：600-1050mm；

2.9.2中心距跨度調整距離：600-1250mm;

2.9.3穩定桿臂長調整距離：100-560mm;
