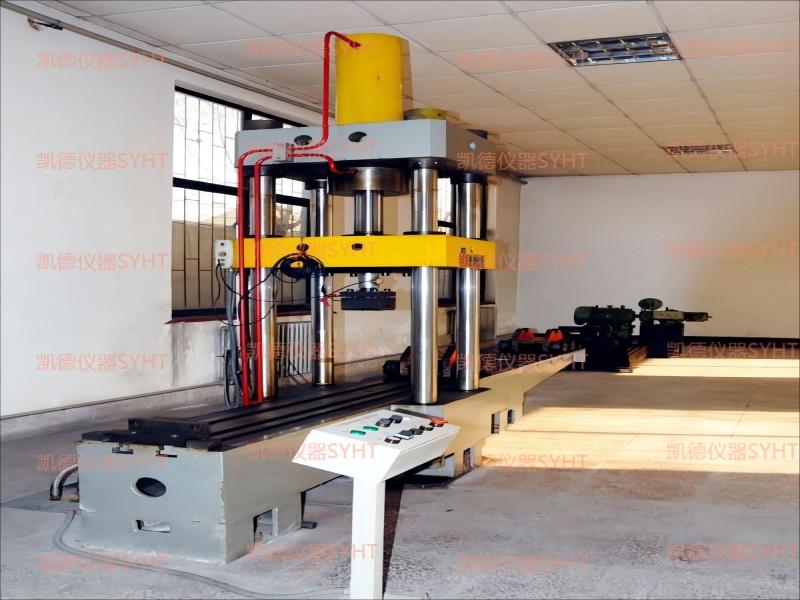

一、TPW系列板彈簧性能試驗機用途特點

1. TPW系列（50/100/200/300/500kN）微機控制板彈簧性能試驗機主要用于板彈簧靜剛度試驗，采用液壓加載，負荷傳感器測力，采用伺服放控制，具有力閉環控制功能，能夠?qū)崿F(xiàn)等負荷速率加荷。計算機控制試驗進程并顯示試驗力及試驗曲線。可進行數據處理、存儲及打印，操作簡單方便，試驗數據準確可靠。試驗機外觀整齊美觀，高度符合人體工學，方便試驗員操作與觀察。

2. 滿足以下標準的相關要求。

1）GB/T19844-2018《鋼板彈簧 技術條件》

2）ISO 18137-2015 《Leaf springs - Technical specifications》《中文：鋼板彈簧. 技術規格》

3）DB34/T 3076-2018《高應力鋼板彈簧總成技術條件》

4）JB/T 11222-2011《低速汽車 鋼板彈簧可靠性試驗方法》

5）GB/T 23925-2009《三輪汽車和低速貨車 鋼板彈簧》

6）JB/T 10514-2005《輪汽車和低速貨車 鋼板彈簧技術條件》

7）JB/T 7283-2001《農業機械鋼板彈簧》

8）QC/T29035-1991《汽車鋼板彈簧技術條件》

二、TPW系列板彈簧性能試驗機參數

     以100kN為例說明。

1.最大試驗力：100kN

2.試驗力測量范圍：1%-100%FS

3.試驗力示值相對誤差：≤±1%

4.試驗機級別：1級

5.壓縮空間：700mm

6活塞行程：700mm

7位移示值相對誤差：≤±1%

8.位移精度范圍：1%-100%FS

9電機功率：1.5kW

10.試驗機外形尺寸（長×寬×高）：2600×1150×2700mm

11.重量：約2600kg
